L’installation d’un abri de jardin nécessite une préparation minutieuse qui va bien au-delà du simple montage de la structure. Les raccordements eau et électricité doivent être planifiés en amont de la pose de l’abri : une tranchée pour les gaines électriques et les canalisations doit être creusée avant la construction, à une profondeur minimale de 60 cm pour l’électricité et selon la norme locale pour l’eau. Les distances de sécurité et les normes en vigueur conditionnent la faisabilité du projet. Découvrez les étapes essentielles pour réussir ces raccordements et garantir la fonctionnalité de votre abri.
Analyser vos besoins réels avant tout raccordement
Avant d’engager des travaux de raccordement, il est crucial de déterminer précisément l’usage que vous ferez de votre abri. Cette analyse conditionne directement le type d’installations nécessaires et leur dimensionnement.
Définir l’utilisation de votre abri
Un simple espace de stockage pour outils de jardinage ne nécessite généralement qu’un raccordement électrique basique, voire un simple éclairage autonome. En revanche, un atelier de bricolage équipé de machines-outils exigera une alimentation électrique conséquente avec plusieurs prises et un circuit dédié. Si vous envisagez d’y installer un espace de détente avec sanitaires ou un point d’eau pour le nettoyage, le raccordement à l’eau deviendra indispensable.
Pour un abri servant d’atelier artistique ou de bureau d’appoint, prévoyez également des besoins en éclairage permanent et en prises multiples pour vos équipements. L’anticipation de ces usages évite des modifications coûteuses ultérieures.
Évaluer la puissance électrique nécessaire
La puissance électrique se calcule en additionnant la consommation de tous les équipements que vous prévoyez d’utiliser simultanément. Un simple éclairage LED consomme entre 10 et 20 watts, tandis qu’une perceuse peut nécessiter 800 watts et une scie circulaire jusqu’à 2000 watts.
La majorité des abris domestiques nécessitent une puissance entre 3000 et 5000 watts, soit un circuit de 16 à 20 ampères. Pour un atelier professionnel ou semi-professionnel, cette puissance peut doubler. N’oubliez pas d’intégrer une marge de sécurité d’environ 20% dans vos calculs pour éviter toute surcharge du circuit.
Les prérequis réglementaires et techniques
Les raccordements ne s’improvisent pas et doivent respecter des normes strictes pour garantir votre sécurité et la conformité de votre installation.
Vérifier la réglementation locale
Selon la surface de votre abri et sa distance par rapport à votre habitation principale, une déclaration préalable de travaux ou un permis de construire peut être obligatoire. Les abris de moins de 5 m² sont généralement exemptés de formalités, mais au-delà de 20 m² un permis de construire devient nécessaire dans la plupart des communes.
Concernant les raccordements, certaines municipalités imposent des règles spécifiques, notamment pour les réseaux souterrains. Il est impératif de consulter le Plan Local d’Urbanisme (PLU) de votre commune et de contacter le service d’urbanisme avant d’entreprendre les travaux.
Respecter les normes électriques en vigueur
La norme NF C 15-100 régit toutes les installations électriques domestiques en France. Elle impose des exigences strictes concernant la protection des circuits, la section des câbles et les dispositifs de sécurité.
| Élément | Norme NF C 15-100 | Application pour abri |
| Profondeur de tranchée | Minimum 60 cm | Obligatoire pour câbles enterrés |
| Protection différentielle | 30 mA maximum | Disjoncteur dédié requis |
| Section câble (jusqu’à 30m) | 2,5 mm² pour 16A | Circuit éclairage et prises |
| Section câble (30-50m) | 6 mm² pour 32A | Circuit puissance atelier |
| Gaine de protection | TPC (rouge) ou ICTA | Protection mécanique obligatoire |
Pour une installation en extérieur, tous les équipements doivent présenter un indice de protection IP55 minimum, garantissant une étanchéité suffisante contre les projections d’eau et la poussière. Cette exigence concerne les prises, interrupteurs et luminaires.
Planifier le raccordement électrique
Le raccordement électrique constitue généralement la priorité pour la plupart des abris, offrant confort et fonctionnalité au quotidien.
Choisir entre raccordement aérien et souterrain
Le raccordement aérien, plus économique à l’installation, présente l’inconvénient d’être visible et potentiellement exposé aux intempéries. Il nécessite des poteaux de soutien si la distance dépasse 20 mètres et ne convient pas aux installations permanentes exigeant une forte puissance.
Le raccordement souterrain, bien que plus coûteux initialement, offre une solution esthétique, pérenne et sécurisée. Il protège les câbles des agressions climatiques et mécaniques. Cette option s’impose pour tout abri destiné à un usage intensif ou professionnel.

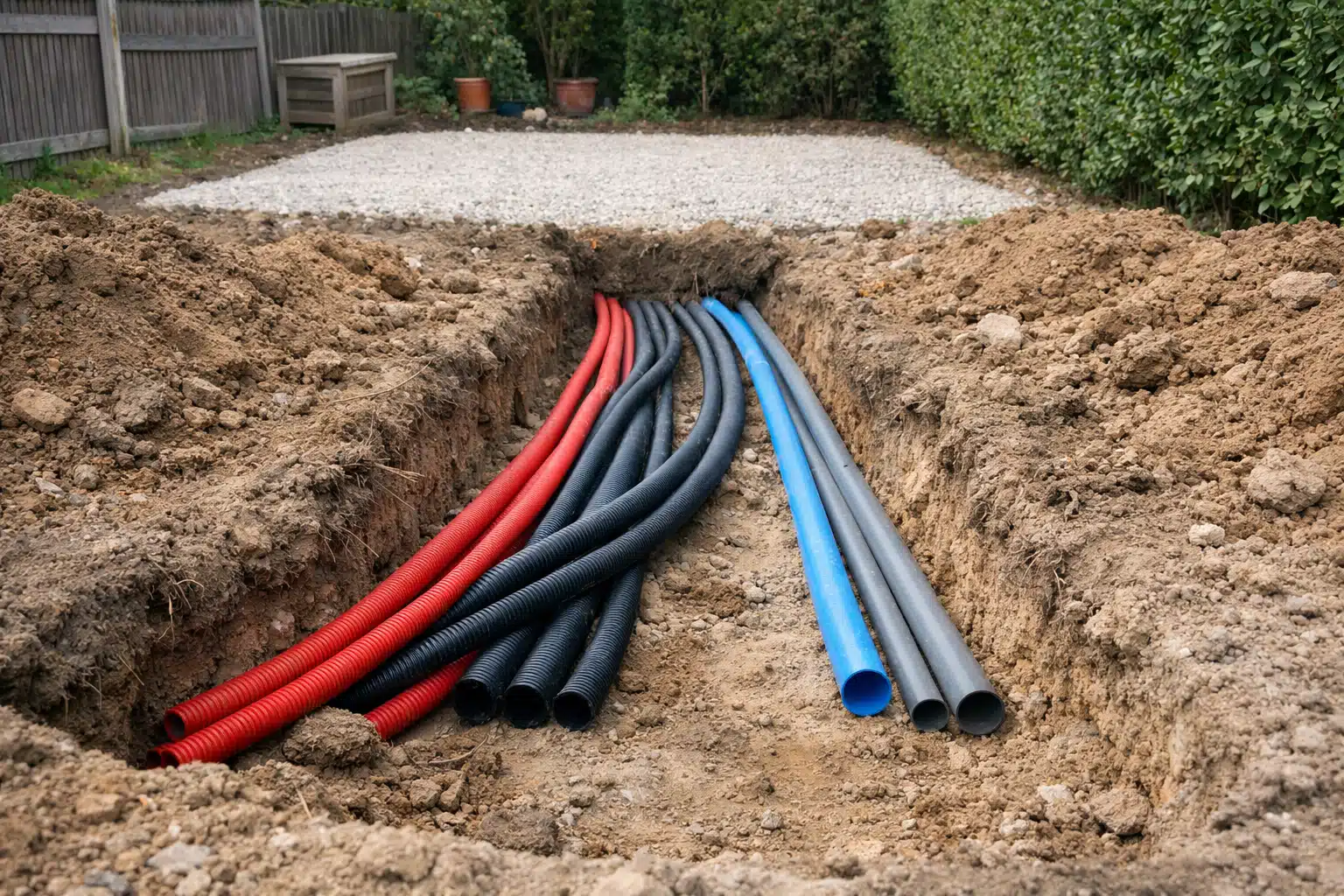

Les étapes du raccordement souterrain
La préparation du raccordement souterrain doit impérativement précéder la pose de l’abri pour éviter des travaux de terrassement ultérieurs complexes.
- Tracer le parcours optimal entre le tableau électrique principal et l’abri, en privilégiant le chemin le plus court tout en évitant les obstacles naturels
- Creuser une tranchée de 60 cm de profondeur minimum, élargie à 80 cm si elle passe sous une zone de passage de véhicules
- Déposer un lit de sable de 10 cm au fond de la tranchée pour protéger la gaine
- Installer le câble dans une gaine TPC (Tube de Protection des Câbles) de couleur rouge pour l’électricité
- Recouvrir la gaine de 20 cm de sable, puis placer un grillage avertisseur rouge avant de remblayer
- Compléter le remblaiement avec la terre d’origine en tassant progressivement
La section du câble se détermine selon la distance et la puissance nécessaire. Pour un circuit de 16 ampères sur une distance inférieure à 30 mètres, un câble de 2,5 mm² suffit. Au-delà, ou pour une puissance supérieure, optez pour du 6 mm² voire 10 mm².
Installer le tableau électrique secondaire
Votre abri doit disposer de son propre tableau électrique secondaire, même modeste. Ce mini-tableau comprend au minimum un disjoncteur différentiel 30 mA et des disjoncteurs divisionnaires adaptés à vos circuits.
Une configuration standard pour un abri atelier comprend :
- Un circuit d’éclairage protégé par un disjoncteur 10A
- Un circuit de prises standards protégé par un disjoncteur 16A
- Éventuellement un circuit dédié pour machines-outils protégé par un disjoncteur 20A ou 32A
L’installation électrique d’un bâtiment annexe doit être considérée comme une extension de l’installation principale et respecter les mêmes exigences de sécurité que celles applicables au logement, notamment en matière de protection différentielle et de mise à la terre.
Organiser le raccordement en eau
Si votre projet inclut un point d’eau, la planification du raccordement hydraulique nécessite une attention particulière, notamment pour prévenir le gel en période hivernale.
Déterminer le type de raccordement nécessaire
Pour un simple point d’eau extérieur destiné à l’arrosage ou au nettoyage d’outils, un raccordement en eau froide suffit amplement. Si vous envisagez d’aménager un espace sanitaire complet avec douche ou lavabo, l’eau chaude devient indispensable, nécessitant soit un double raccordement, soit l’installation d’un chauffe-eau électrique instantané dans l’abri.
La pression disponible au point de raccordement conditionne également le dimensionnement. Une pression minimale de 2 bars est recommandée pour alimenter correctement les robinets. En dessous, un surpresseur peut s’avérer nécessaire.
Protéger l’installation contre le gel
Le gel constitue la principale menace pour les canalisations extérieures. Plusieurs solutions permettent de prévenir les dégâts :
- Enterrer les canalisations à une profondeur hors gel, généralement 80 cm à 1 mètre selon les régions
- Installer des tuyaux en polyéthylène (PE) plus résistants au gel que le cuivre ou le PVC rigide
- Prévoir une pente légère permettant la purge complète de la canalisation en hiver
- Équiper le circuit d’un robinet de purge au point le plus bas
- Isoler thermiquement les portions de tuyauterie exposées avec des manchons adaptés
Pour les régions aux hivers rigoureux, un système de vidange automatique ou un câble chauffant peut être envisagé pour les sections particulièrement exposées. Cette précaution évite des réparations coûteuses au printemps.
Les étapes du raccordement hydraulique
Le raccordement à l’eau suit une logique similaire au raccordement électrique mais avec des contraintes spécifiques.
Commencez par identifier le point de piquage sur votre réseau principal, idéalement proche de l’abri pour limiter les coûts. Installez un robinet d’arrêt dédié à ce départ, facilitant les interventions futures sans couper l’eau de toute l’habitation.
Creusez une tranchée à la profondeur hors gel, que vous pouvez mutualiser avec celle de l’électricité en respectant une distance minimale de 20 cm entre les deux réseaux. Utilisez de préférence du tube PE de diamètre 25 ou 32 mm selon le débit souhaité.
Installez un regard de visite à mi-parcours si la distance dépasse 20 mètres, facilitant les interventions en cas de problème. À l’arrivée dans l’abri, prévoyez immédiatement un robinet d’arrêt et un point de purge bas.
Coordonner les travaux dans le bon ordre
La chronologie des interventions conditionne la réussite de votre projet et peut vous faire économiser temps et argent.
Le calendrier optimal des interventions
La séquence idéale débute par la préparation du terrain et le terrassement des tranchées. Cette phase doit impérativement précéder la pose de l’abri, car creuser ensuite à proximité immédiate d’une structure installée complique considérablement le travail.
Après le creusement, procédez à la pose des gaines et canalisations avant de couler la dalle si votre abri en nécessite une. Les fourreaux peuvent traverser la dalle, évitant ainsi de percer ultérieurement. Si l’abri repose sur des plots ou longrines, faites émerger les réseaux à l’emplacement précis prévu pour les branchements intérieurs.
Une fois l’abri monté, réalisez les raccordements finaux au tableau électrique et au réseau d’eau, puis effectuez les finitions intérieures. Enfin, procédez au remblayage définitif des tranchées et à la réfection des surfaces.
Faire appel à des professionnels : quand et pourquoi
Certaines phases du projet peuvent être réalisées par vos soins si vous possédez les compétences nécessaires, notamment le terrassement et la pose des gaines. Toutefois, les raccordements électriques au tableau principal doivent impérativement être effectués par un électricien qualifié pour garantir la conformité aux normes et votre sécurité.
Pour le raccordement hydraulique, un plombier professionnel assure une installation pérenne, notamment pour les soudures et les piquages sur le réseau existant. Son intervention devient indispensable si vous installez des équipements sanitaires complets nécessitant également un raccordement aux eaux usées.
Selon les pratiques courantes dans le secteur du bâtiment, faire certifier son installation électrique par un professionnel reconnu facilite grandement les démarches en cas de sinistre et garantit la prise en charge par les assurances habitation.
N’hésitez pas à demander plusieurs devis pour comparer les prestations. Un artisan local connaît généralement mieux les spécificités réglementaires de votre commune et les contraintes climatiques régionales.
Budgétiser votre projet de raccordements
Les coûts varient considérablement selon la configuration de votre terrain, la distance à parcourir et le niveau de prestations souhaité.
Pour un raccordement électrique souterrain basique sur une distance de 15 mètres, comptez entre 800 et 1500 euros en faisant appel à un professionnel, fournitures et main-d’œuvre comprises. Ce tarif inclut la tranchée, les gaines, le câblage et le petit tableau secondaire avec protections.
Le raccordement en eau représente généralement un investissement entre 600 et 1200 euros pour une installation simple sur une vingtaine de mètres. L’ajout d’un système anti-gel sophistiqué ou d’un chauffe-eau peut augmenter cette enveloppe de 300 à 800 euros supplémentaires.
Si vous réalisez vous-même le terrassement et la pose des gaines, vous pouvez réduire ces coûts de 30 à 40%. Toutefois, conservez toujours un budget pour la validation finale de l’installation par un professionnel certifié, garantissant votre sécurité et la conformité réglementaire.
Anticiper pour optimiser votre installation
Les raccordements eau et électricité représentent un investissement structurant pour votre abri de jardin. En planifiant soigneusement ces installations avant la pose de la structure, vous évitez des complications techniques et des surcoûts importants. Le respect des normes en vigueur, particulièrement la NF C 15-100 pour l’électricité, garantit non seulement la conformité légale mais surtout votre sécurité au quotidien. Qu’il s’agisse d’un simple local de rangement ou d’un véritable atelier fonctionnel, une infrastructure adaptée valorise durablement votre aménagement extérieur. N’hésitez pas à consulter des professionnels qualifiés pour les phases critiques du projet, leur expertise constitue un gage de pérennité pour vos installations.
